Программное обеспечение VG Studio MAX

Программное обеспечение VG Studio MAX

VG Studio MAX — мощная программная платформа для томографического сканирования, позволяющая анализировать, измерять, разделять и сравнивать наборы объемных данных. ПО открывает доступ к всестороннему исследованию как внешних поверхностей, так и внутренних структур изделий, тем самым давая уникальную возможность получить полное представление о качестве продукции.

Преимущества VG Studio MAX

Изображения: объемное изображение, изображение проекций, изображение сечений, возможность захвата и осмотр объекта со всех ракурсов, улучшение качества изображений.

Ввод и сохранение информации: сохранение информации в форматах VGL/VGI. Возможность импортировать ранее сохраненные файлы в форматах VGL/VGI.

Предоставление результатов: сохранение как объемного изображения, так и каждой проекции в отдельности. Сохранение видеофайла по объекту контроля.

Инструменты: снятие линейных размеров, создание маркеров, меток, снятие угловых размеров, построение сечений, управление объектом через объемный курсор.

Модули VG Studio MAX

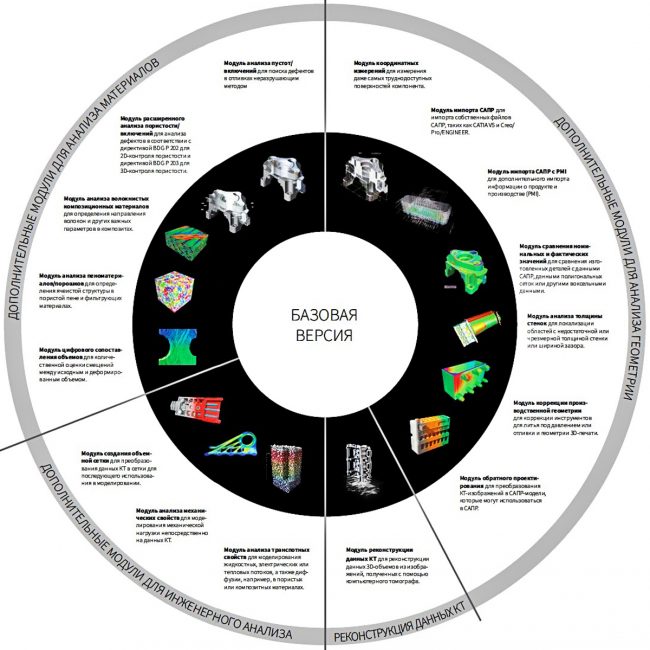

Приложение VG Studio MAX имеет модульную структуру. Все модули, в зависимости от назначения, можно разделить на несколько групп: анализ геометрии, анализ материалов, инженерный анализ и реконструкция данных компьютерной томографии (КТ).

Модули базовой версии VG Studio MAX

Анализ геометрии:

• Модуль координатных измерений для измерения даже самых труднодоступных поверхностей изделия. Модуль позволяет снимать размеры с 3D-модели в любой интересующей оператора зоне и проводить анализ внутренней структуры без механических повреждений объекта контроля.
• Модуль импорта САПР для импорта собственных файлов САПР, таких как CATIA VS и Creo/Pro/ENGINEER.
• Модуль импорта САПР с PMI для дополнительного импорта информации о продукте и производстве (PMI). Данные PMI предоставляют дополнительную информацию об изделиях, например, размеры, допуски, слои, аннотации или подписи — информация, которая чрезвычайно полезна, если ее легко можно применить к объему данных КТ.
• Модуль сравнения номинальных и фактических значений для сравнения изготовленных деталей с данными САПР, данными полигональных сеток или другими воксельными данными. Модуль накладывает изображение восстановленного объекта контроля на виртуальную модель, которая получается после обработки загруженных чертежей изделия. Наложение двух моделей дает возможность проведения анализа на предмет совпадений моделей и величин их расхождений.
• Модуль анализа толщины стенок для локализации областей с недостаточной или чрезмерной толщиной стенки или шириной зазора. Модуль позволяет проводить замеры толщин у 3D-модели в любой интересующей точке. При этом оператор видит не только значение измеренной толщины стенки объекта, но и ее положение в системе координат.
• Модуль коррекции производственной геометрии использует данные отсканированного образца для коррекции инструментов для литья под давлением или отливки и геометрии 3D-печати.
• Модуль обратного проектирования для преобразования КТ изображений в САПР модели, которые могут использоваться в САПР.

Анализ материалов:

• Модуль цифрового сопоставления объемов для количественной оценки смещений между исходным и деформированным объемом.
• Модуль анализа пеноматериалов/порошков для определения ячеистой структуры в пористой пене и фильтрующих материалах.
• Модуль анализа волокнистых композиционных материалов для определения направления волокон и других важных параметров в композитах. Модуль дает полное представление о волокнистых композитах, таких как углепластик или стеклопластик.
• Модуль расширенного анализа пористости/включений для анализа дефектов в соответствии с директивой BOG P 202 для 2D-контроля пористости и BOG P 203 для 3D-контроля пористости.
• Модуль анализа пустот/включений для поиска дефектов в отливках неразрушающим методом.

Инженерный анализ:

• Модуль анализа транспортных свойств для моделирования жидкостных, электрических или тепловых потоков, а также диффузии, например, в пористых или композитных материалах.
• Модуль анализа механических свойств для моделирования механической нагрузки непосредственно на данных КТ.
• Модуль создания объемной сетки для преобразования данных КТ в сетки для последующего использования в моделировании.

Реконструкция данных КТ:

• Модуль реконструкции данных КТ восстанавливает объемы 3D-данных из изображений, полученных с помощью компьютерного томографа.

Программное обеспечение VG Studio MAX поставляется в виде предварительно сконфигурированных пакетов, адаптированных для решения наиболее распространенных задач в различных областях промышленности. Пакет включает лицензию VG Studio MAX, набор модулей, а также договор на сервисное обслуживание на один год.
